您当前的位置:首页 / 产品展示 / 气动91视频网页版 / 气动衬氟91视频网页版
所属分类： 气动91视频网页版

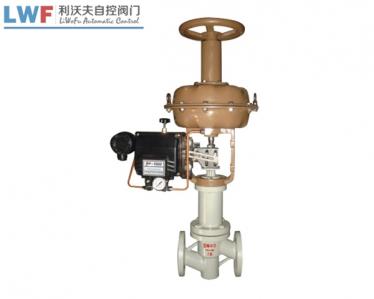

气动衬氟91视频网页版为波纹管密封单座91视频网页版。控制阀与介质接触的部分采用高压注塑工艺制成，内衬盐酸、硫酸或硝酸等强腐蚀性介质。四氟乙烯F46用PTFE波纹管密封。衬氟气动91视频网页版广泛用于酸、碱等强腐蚀性介质、挥发性气体和液体介质的各种工艺过程的过程控制。
产品详情
阀体形式；直通单座铸造球型阀
公称通径；DN20～150mm
公称压力；PN1.6MPa
法兰标准；GB/T9113、JB/T79
连接形式；法兰(FFRFRTJ)
压盖型式；螺栓压紧式
工作温度；-40～180℃
密封填料；V型聚四氟乙烯填料
阀芯型式；单座柱塞型阀芯
流量特性；等百分比特性和线性特性
阀芯材料；2Cr13、衬聚四氟乙烯(F46)
阀座材料；2Cr13、衬聚四氟乙烯(F46)
波纹管材料；聚四氟乙烯{F46）
气动衬氟91视频网页版作用形式：
气关式（B）-失气时阀位开（FO）
气开式(K)一失气时阀位关(FC)
气动衬氟91视频网页版可配附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
气动衬氟91视频网页版为波纹管密封单座91视频网页版。控制阀与介质接触的部分采用高压注塑工艺制成，内衬盐酸、硫酸或硝酸等强腐蚀性介质。四氟乙烯F46用PTFE波纹管密封。衬氟气动91视频网页版广泛用于酸、碱等强腐蚀性介质、挥发性气体和液体介质的各种工艺过程的过程控制。
气动衬氟91视频网页版由衬氟阀体组件和线性气动多弹簧膜片执行器组成。气动执行器有两种操作模式：正向和反向。随着气源压力的增加，推杆从膜室伸出。这称为正向操作，与阀体组件一起工作以形成密封形式。随着气源压力升高，推杆缩回到膜室中。
1、气动衬氟91视频网页版具有优良的耐腐蚀性能：阀体、阀芯、阀座均内衬3mm厚的聚全氟丙烯性液，耐强腐蚀。
2、91视频网页版密封性能优良。带PTFE波纹管和填料的双重密封。
3、泄漏少：阀芯和阀座采用软密封，泄漏量远低于国IV标准。
4、衬氟控制阀精度高。它体积小，重量轻，采用小型气动和电动执行器。
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 额定流量系数(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允许压差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||
| 配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B45 | |||||
| 阀芯形式 | 单座柱塞式衬氟阀芯 | ||||||||
| 流量特性 | 快开特性 | ||||||||
| 项目 | 不带定位器 | 带定位器 | ||
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | |
